写在前面：

软件设计与体系结构是对于UML详细介绍的一门课，本课的课程设计是根据教育培训系统完成业务建模、用例建模、用例分析、架构设计、构件设计五部分，在使用EA完成绘图的过程中，发现很多问题因为版本问题在操作上有些差异，因此总结一下每一部分的具体操作方法，希望可以帮到刚开始用EA的人。有不正确之处欢迎指正Thanks♪(･ω･)ﾉ

--------------------------------------------------------------------------

一、业务建模

业务建模是整个UML分析设计过程中的第一步，主要内容包括：业务用例图，业务对象模型图和活动图，下面分别介绍这三种图的画法。

1.业务用例图

业务用例图不用像用例图那样展开全部的详细内容，可以只将主要用例描述出来，还要注意业务用例图的参与者和用例都是带有斜杠的那种。

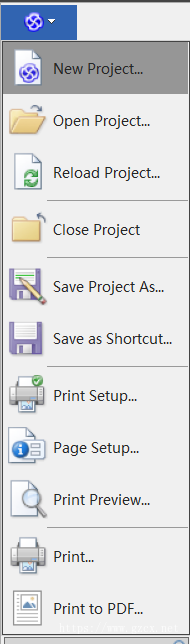

左上角的小图标点一下有New Project选项，点击新建。

由于版本原因可能有两种情况

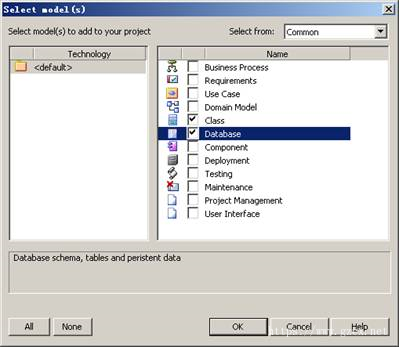

这种情况是比较老的版本，新建时会直接有Select Model对话框，因此选择想用的类型就好了

我自己的版本不会弹出select model 需要自己创建

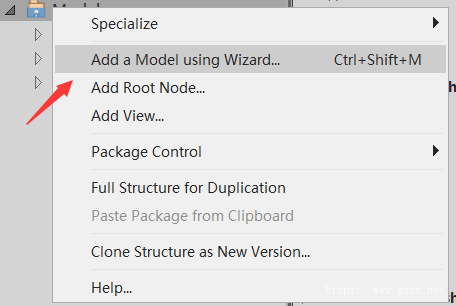

选择如图的选项，当然为了分类方便也可以先选择add view创建一个包

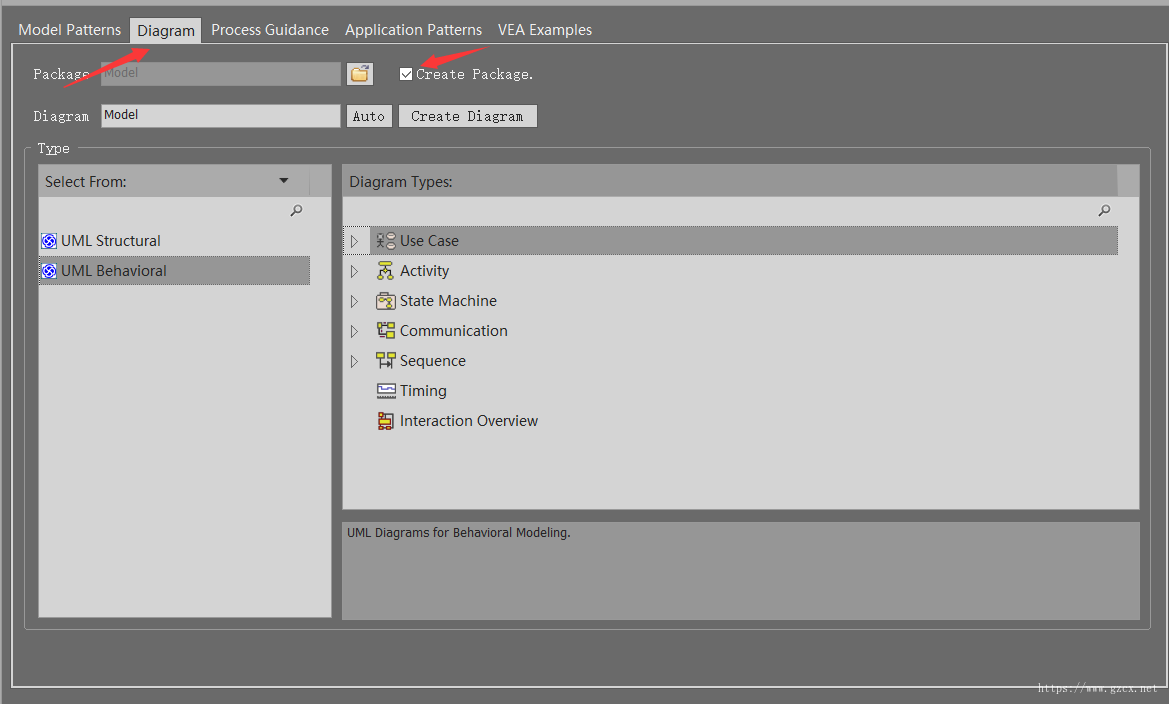

选择第二个栏目，别忘了创建上的方框打钩，就可以创建Use Case了

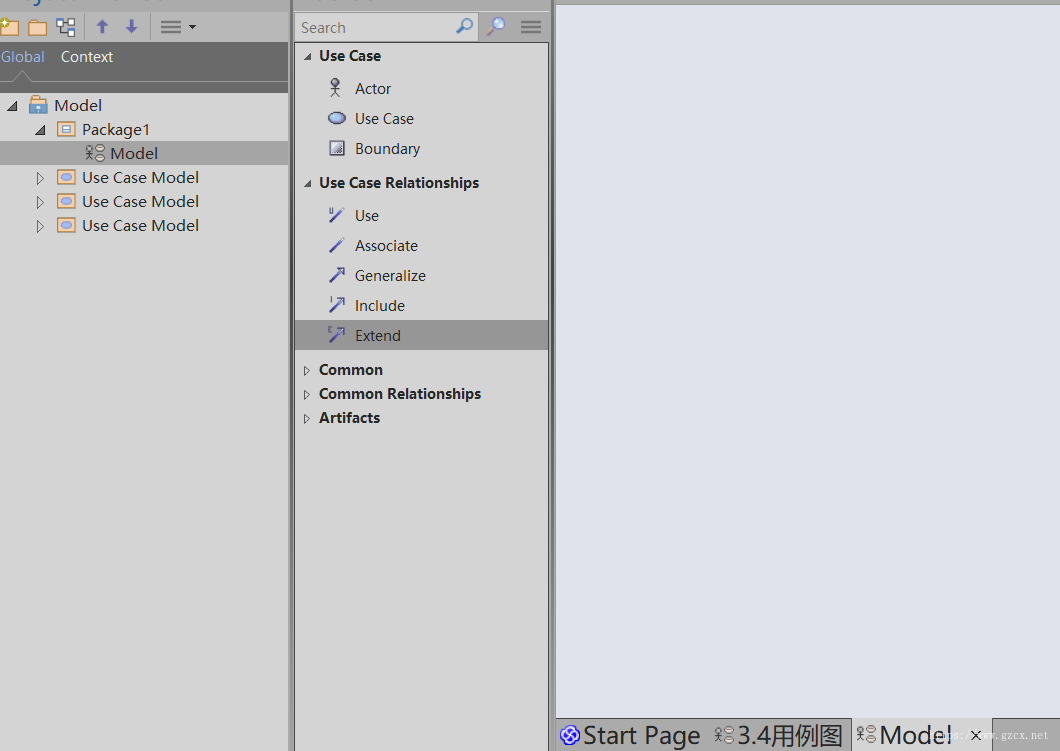

创建完成后就可以使用ToolBox中的工具进行画图了

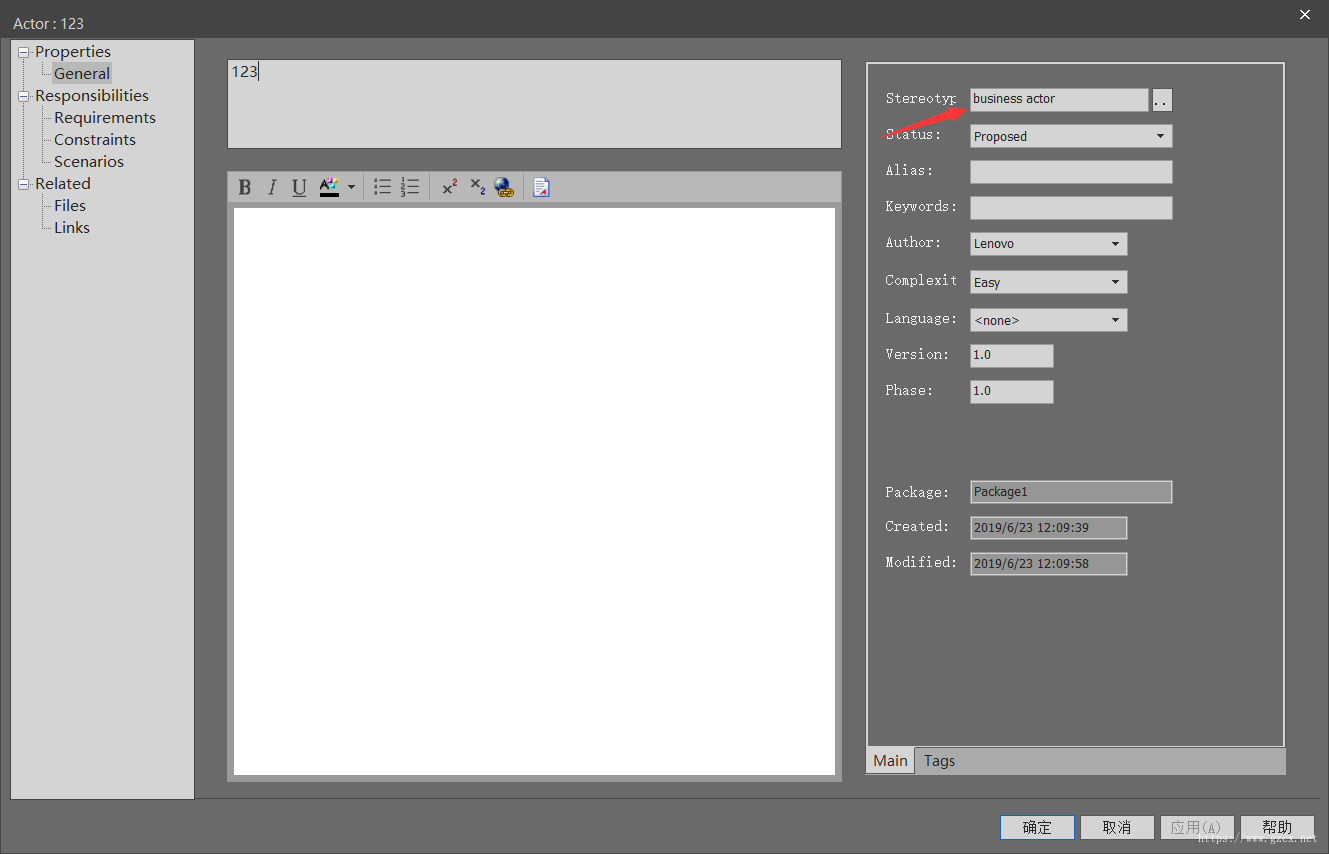

双击相关图标进行设置，主要包括命名和改为业务用例图，老版本的好像可以直接创建business xxx的带有斜杠的图，我的版本没有找到，于是手动输入business actor和business use case就可以了

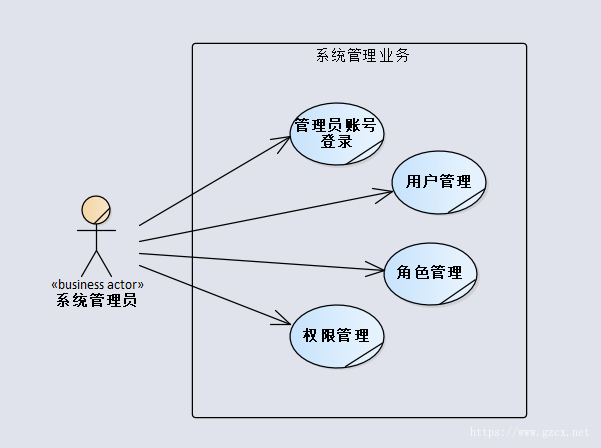

完成后的图如下

2.活动图

活动图可以有多个终点，但是只能有一个开始

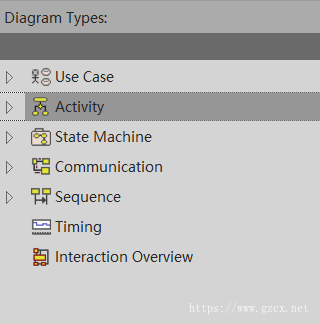

同样方法创建新项目，选择activity，创建活动图

左侧的工具栏中initial为开始按钮，final为结束，菱形为判断条件，添加相关内容完成活动图，这里详细介绍一下泳道的创建。

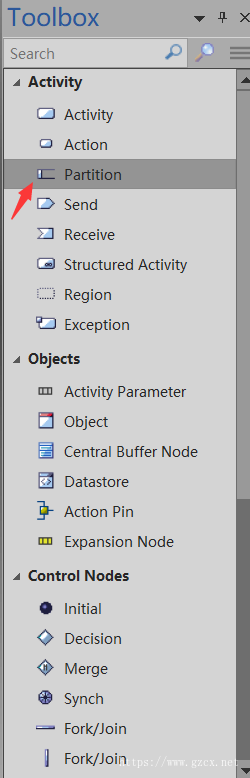

首先拖一个partition过去

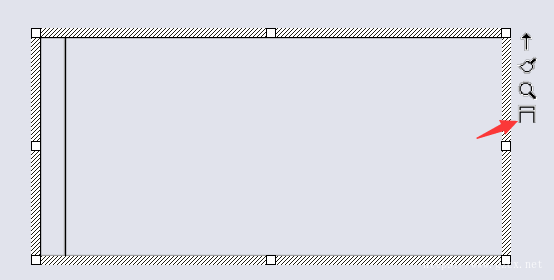

默认是横向的，一般习惯于用纵向，点击这个图标可以改成纵向

同样方法双击泳道添加对应的角色名称，将相关活动放进该泳道，使用箭头连接时，点击左侧选择一个箭头，从起点模块拖动指向目标模块，就会自动生成一个箭头，如果需要在箭头上写东西，同样双击即可。

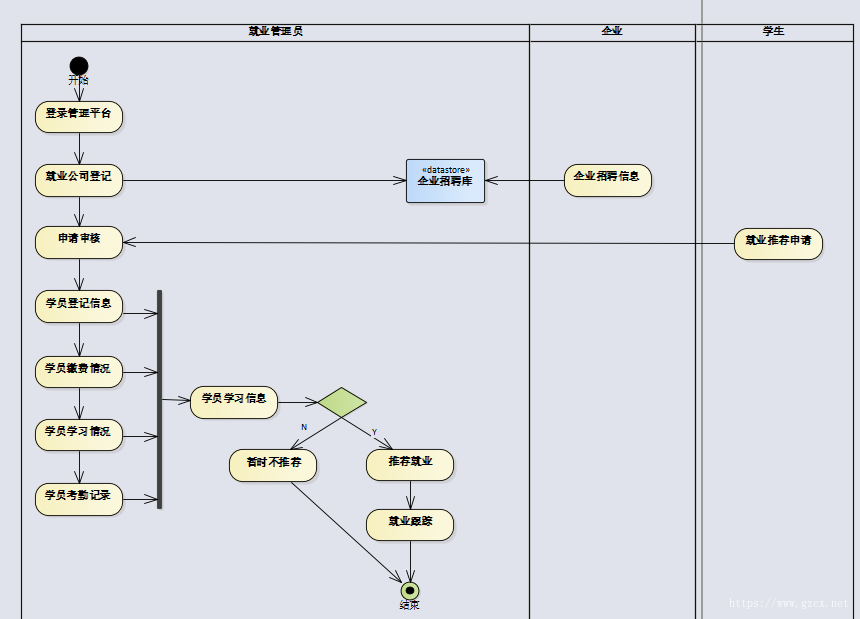

完成后如图
