EnterPrise Architect（EA）使用教程（五）构件设计
写在前面：
软件设计与体系结构是对于UML详细介绍的一门课，本课的课程设计是根据教育培训系统完成业务建模、用例建模、用例分析、架构设计、构件设计五部分，在使用EA完成绘图的过程中，发现很多问题因为版本问题在操作上有些差异，因此总结一下每一部分的具体操作方法，希望可以帮到刚开始用EA的人。有不正确之处欢迎指正Thanks♪(･ω･)ﾉ
--------------------------------------------------------------------------
五、构件设计
此部分主要需要类图和构件图
1.类图
个人感觉类图是uml中细节最多，最容易搞混的图...

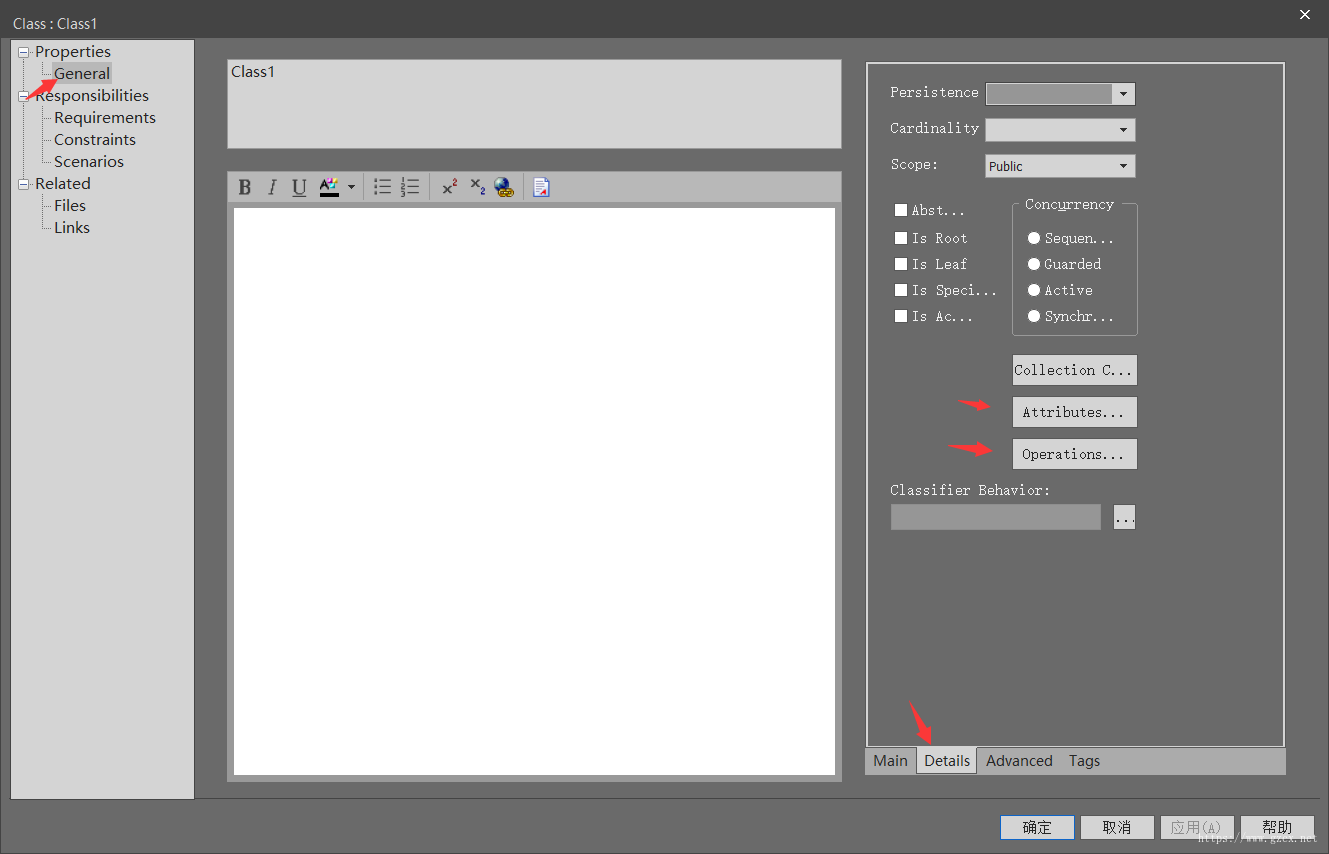

首先创建一个类图class，我们要为class设置属性和方法，attributes为属性，operations为方法

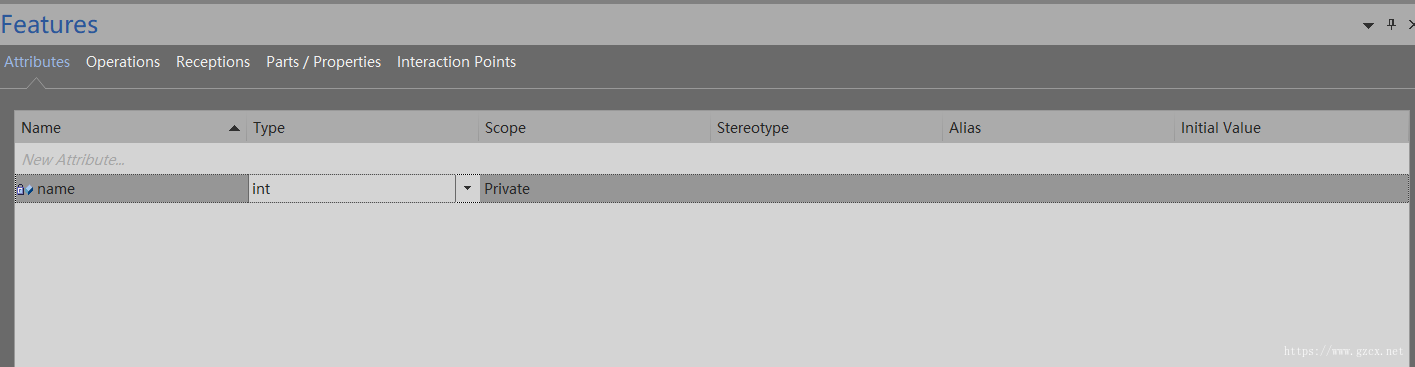

点击后出现如图内容，添加即可，也可以改变对应的类型

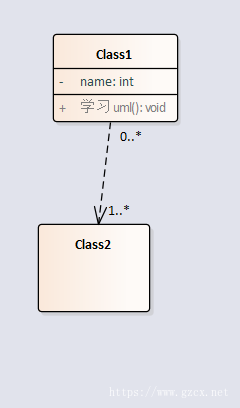

建立多个类之后，进行多重性设计
1：一个
1…1：一个
0..*：零个或多个
*：零个或多个
1..*：一个或多个
0..1：零个或一个

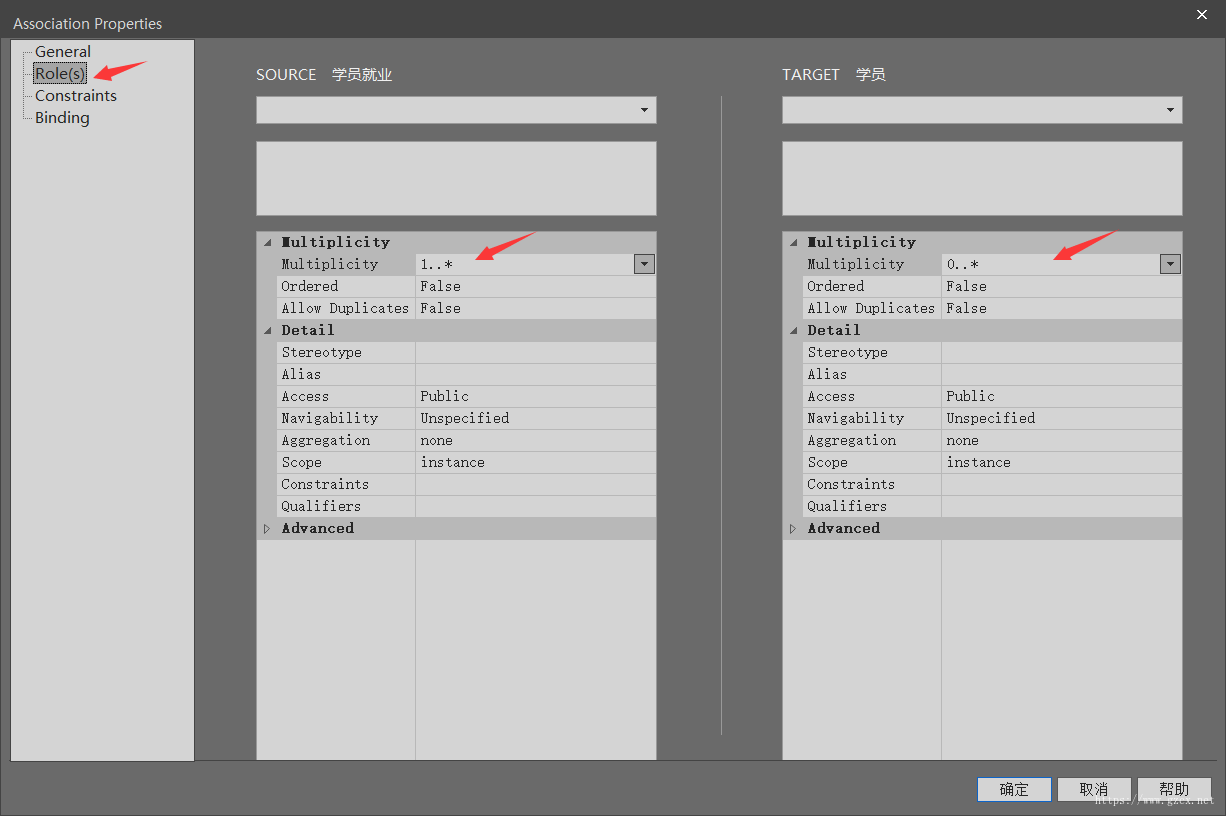

双击连接线，选择Role（s）中的内容进行设置

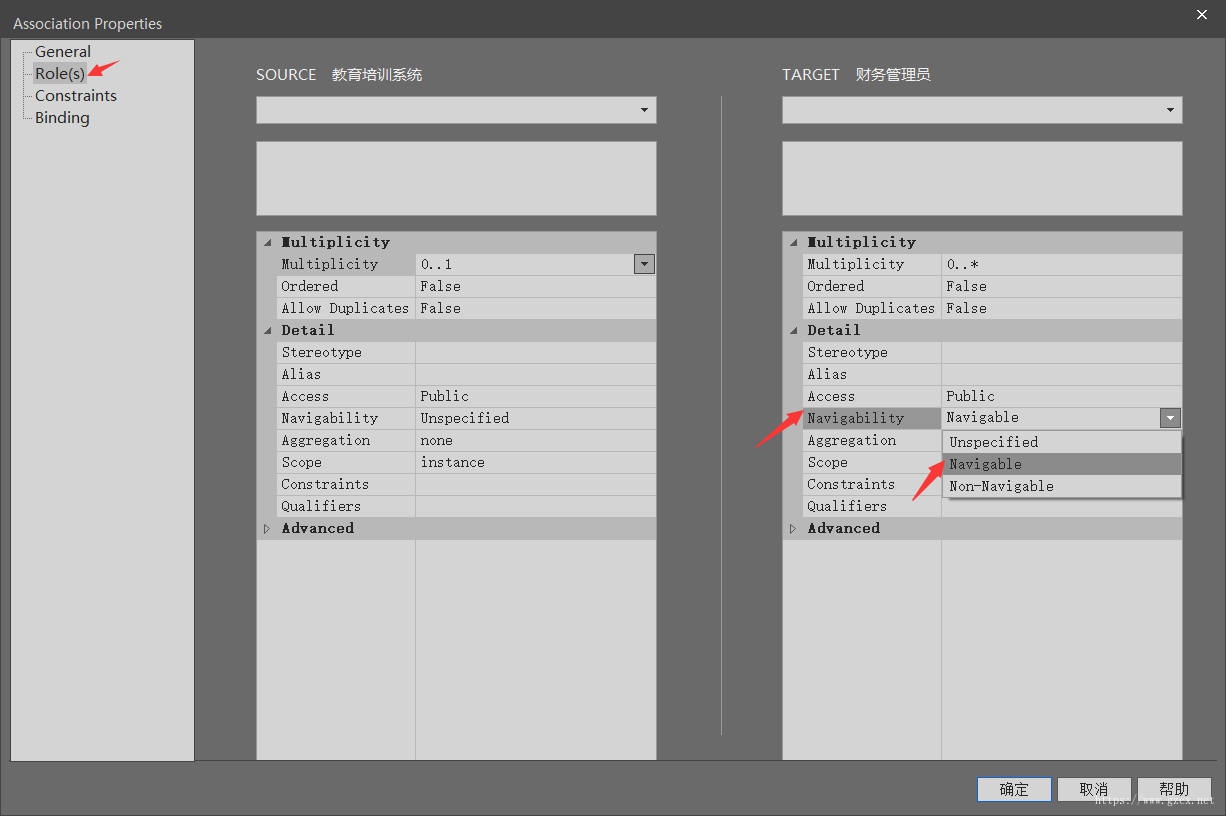

在关联关系中，如果需要单向关联将这里改掉
如果需要组合和聚合，可以修改这里
2.构件图

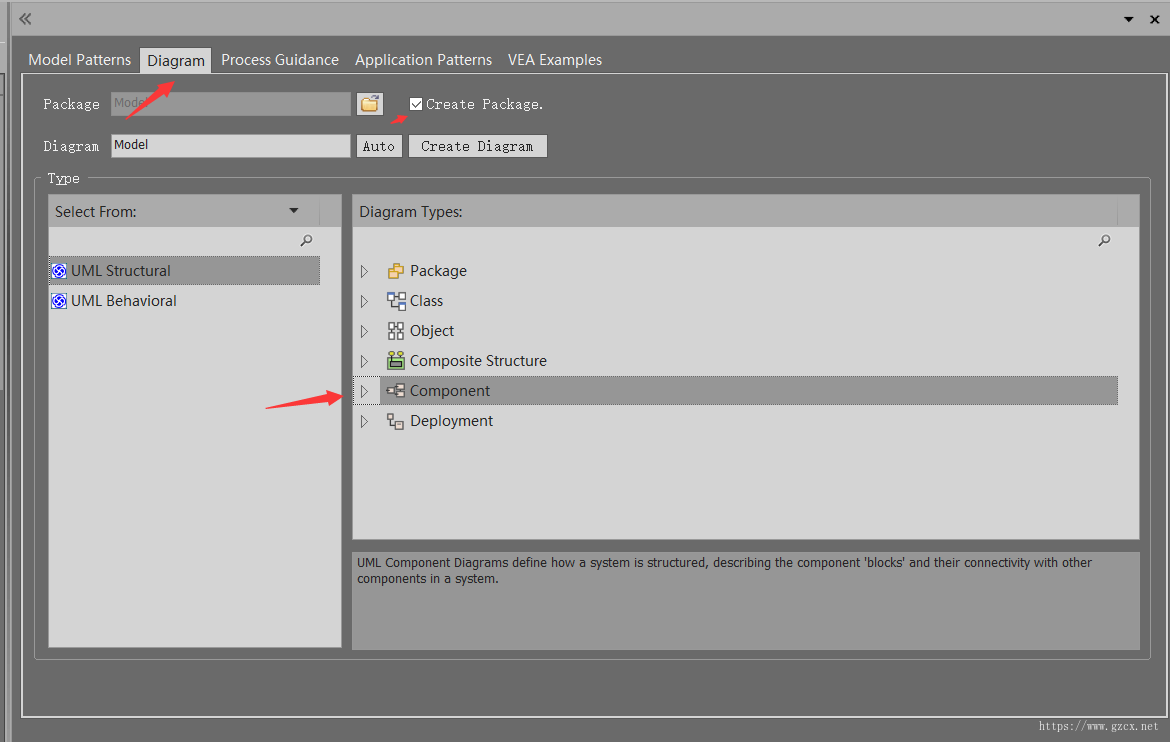

创建构件图，选择component

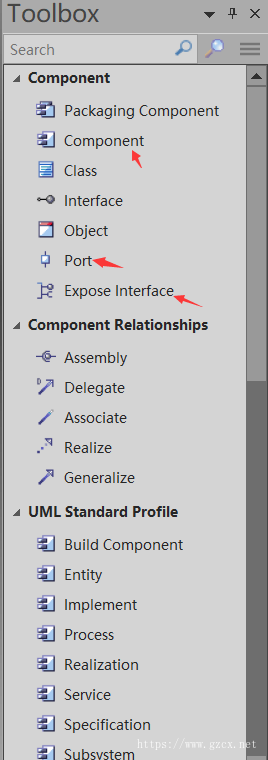

主要使用这三种

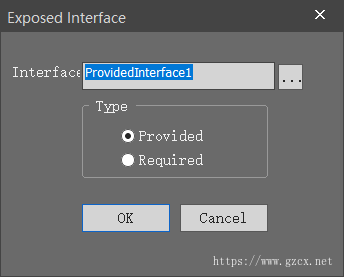

将拓展接口拖到component上，双击可以改变类型

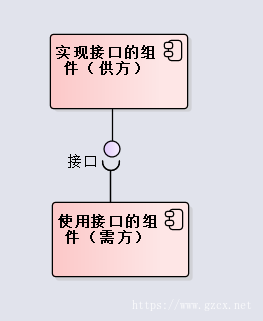

具体构造规则如下
关于其余部分请参考：
一、业务建模：https://www.gzcx.net/article/1743
二、用例建模：https://www.gzcx.net/article/1744
三、用例分析：https://www.gzcx.net/article/1745
正文到此结束
